Модуль 2. Разработка базы данных по ER-диаграмме (MySQL через phpMyAdmin)

Цель: создать БД и таблицы по ER, настроить PK/FK/ограничения, затем импортировать Заказчики.json.

0. Важно перед стартом

  • Везде ниже используется один вариант выполнения: * SQL-запрос (DDL/DML)

  • Рекомендуемая структура: используем одну БД dairy_demo. Отдельный namespace app не требуется — все таблицы создаются внутри базы данных.

1. Создание базы данных

Создание БД через SQL

CREATE DATABASE IF NOT EXISTS dairy_demo
  DEFAULT CHARACTER SET utf8mb4
  DEFAULT COLLATE utf8mb4_unicode_ci;

Подключение:

  • phpMyAdmin: выбрать БД dairy_demo в дереве слева

2. Подготовка окружения в phpMyAdmin

  1. Откройте phpMyAdmin
  2. В левой панели выберите БД dairy_demo
  3. Перейдите на вкладку SQL (для выполнения DDL/DML)

3. Создание таблиц по ER-диаграмме (каждая — GUI или SQL)

Ниже перечислены основные сущности. Для каждой — 2 способа.

Важно: для внешних ключей используйте движок InnoDB (обычно по умолчанию).

3.1. COUNTERPARTY (Контрагент)

CREATE TABLE IF NOT EXISTS counterparty (
    id           BIGINT NOT NULL AUTO_INCREMENT,
    name         VARCHAR(255) NOT NULL,
    inn          VARCHAR(32) NULL,
    address      VARCHAR(255) NULL,
    phone        VARCHAR(64) NULL,
    is_salesman  TINYINT(1) NOT NULL DEFAULT 0,
    is_buyer     TINYINT(1) NOT NULL DEFAULT 0
) ENGINE=InnoDB;

3.2. ITEM (Номенклатура)

CREATE TABLE IF NOT EXISTS item (
    id           BIGINT NOT NULL AUTO_INCREMENT,
    code         VARCHAR(64) UNIQUE,
    name         VARCHAR(255) NOT NULL,
    item_type    ENUM('product','material') NOT NULL,
    unit_default VARCHAR(32) NULL,
    PRIMARY KEY (id)
) ENGINE=InnoDB;

3.3. PRICE (Прайс-лист)

CREATE TABLE IF NOT EXISTS price (
    id             BIGINT NOT NULL AUTO_INCREMENT,
    item_id        BIGINT NOT NULL,
    price          DECIMAL(12,2) NOT NULL,
    effective_from DATE NULL,
    effective_to   DATE NULL,
    PRIMARY KEY (id),
    KEY idx_price_item (item_id),
    CONSTRAINT fk_price_item
      FOREIGN KEY (item_id) REFERENCES item(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB;

Примечание по ограничениям:

  • price >= 0 и проверка дат могут быть добавлены через CHECK в MySQL 8.0.16+.
  • Если версия ниже — контролируйте в приложении/вводе.

3.4. SPECIFICATION и SPECIFICATION_MATERIAL

SPECIFICATION

CREATE TABLE IF NOT EXISTS specification (
    id              BIGINT NOT NULL AUTO_INCREMENT,
    name            VARCHAR(255) NOT NULL,
    product_item_id BIGINT NOT NULL,
    output_qty      DECIMAL(12,3) NOT NULL DEFAULT 1.000,
    output_unit     VARCHAR(32) NULL,
    manufacturer_id BIGINT NULL,
    PRIMARY KEY (id),
    KEY idx_spec_product (product_item_id),
    KEY idx_spec_manufacturer (manufacturer_id),
    CONSTRAINT fk_spec_product
      FOREIGN KEY (product_item_id) REFERENCES item(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT,
    CONSTRAINT fk_spec_manufacturer
      FOREIGN KEY (manufacturer_id) REFERENCES counterparty(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci;

SPECIFICATION_MATERIAL

CREATE TABLE IF NOT EXISTS specification_material (
    id               BIGINT NOT NULL AUTO_INCREMENT,
    specification_id BIGINT NOT NULL,
    material_item_id BIGINT NOT NULL,
    qty              DECIMAL(12,3) NOT NULL,
    unit             VARCHAR(32) NULL,
    PRIMARY KEY (id),
    UNIQUE KEY uq_spec_material (specification_id, material_item_id),
    KEY idx_specmat_material (material_item_id),
    CONSTRAINT fk_specmat_spec
      FOREIGN KEY (specification_id) REFERENCES specification(id)
      ON UPDATE CASCADE
      ON DELETE CASCADE,
    CONSTRAINT fk_specmat_material
      FOREIGN KEY (material_item_id) REFERENCES item(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB;

3.5. PRODUCTION_ORDER, PRODUCTION_PRODUCT_LINE, PRODUCTION_MATERIAL_LINE

CREATE TABLE IF NOT EXISTS production_order (
    id              BIGINT NOT NULL AUTO_INCREMENT,
    doc_no          VARCHAR(64) NOT NULL,
    doc_date        DATE NULL,
    manufacturer_id BIGINT NULL,
    note            TEXT NULL,
    PRIMARY KEY (id),
    KEY idx_prodorder_manufacturer (manufacturer_id),
    CONSTRAINT fk_prodorder_manufacturer
      FOREIGN KEY (manufacturer_id) REFERENCES counterparty(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci;


CREATE TABLE IF NOT EXISTS production_product_line (
    id                  BIGINT NOT NULL AUTO_INCREMENT,
    production_order_id BIGINT NOT NULL,
    product_item_id     BIGINT NOT NULL,
    qty                 DECIMAL(12,3) NOT NULL,
    unit                VARCHAR(32) NULL,
    PRIMARY KEY (id),
    KEY idx_prodprod_order (production_order_id),
    KEY idx_prodprod_item (product_item_id),
    CONSTRAINT fk_prodprod_order
      FOREIGN KEY (production_order_id) REFERENCES production_order(id)
      ON UPDATE CASCADE
      ON DELETE CASCADE,
    CONSTRAINT fk_prodprod_item
      FOREIGN KEY (product_item_id) REFERENCES item(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB;

CREATE TABLE IF NOT EXISTS production_material_line (
    id                  BIGINT NOT NULL AUTO_INCREMENT,
    production_order_id BIGINT NOT NULL,
    material_item_id    BIGINT NOT NULL,
    qty                 DECIMAL(12,3) NOT NULL,
    unit                VARCHAR(32) NULL,
    PRIMARY KEY (id),
    KEY idx_prodmat_order (production_order_id),
    KEY idx_prodmat_item (material_item_id),
    CONSTRAINT fk_prodmat_order
      FOREIGN KEY (production_order_id) REFERENCES production_order(id)
      ON UPDATE CASCADE
      ON DELETE CASCADE,
    CONSTRAINT fk_prodmat_item
      FOREIGN KEY (material_item_id) REFERENCES item(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB;

3.6. CUSTOMER_ORDER и CUSTOMER_ORDER_LINE

CREATE TABLE IF NOT EXISTS customer_order (
    id           BIGINT NOT NULL AUTO_INCREMENT,
    doc_no       VARCHAR(64) NOT NULL,
    doc_date     DATE NULL,
    executor_id  BIGINT NULL,
    customer_id  BIGINT NULL,
    total_amount DECIMAL(12,2) NULL,
    PRIMARY KEY (id),
    KEY idx_custorder_executor (executor_id),
    KEY idx_custorder_customer (customer_id),
    CONSTRAINT fk_custorder_executor
      FOREIGN KEY (executor_id) REFERENCES counterparty(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT,
    CONSTRAINT fk_custorder_customer
      FOREIGN KEY (customer_id) REFERENCES counterparty(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci;


CREATE TABLE IF NOT EXISTS customer_order_line (
    id                BIGINT NOT NULL AUTO_INCREMENT,
    customer_order_id BIGINT NOT NULL,
    product_item_id   BIGINT NOT NULL,
    qty               DECIMAL(12,3) NOT NULL,
    unit              VARCHAR(32) NULL,
    unit_price        DECIMAL(12,2) NULL,
    line_amount       DECIMAL(12,2) NULL,
    PRIMARY KEY (id),
    KEY idx_custline_order (customer_order_id),
    KEY idx_custline_item (product_item_id),
    CONSTRAINT fk_custline_order
      FOREIGN KEY (customer_order_id) REFERENCES customer_order(id)
      ON UPDATE CASCADE
      ON DELETE CASCADE,
    CONSTRAINT fk_custline_item
      FOREIGN KEY (product_item_id) REFERENCES item(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB;

3.7. COST_CALCULATION и COST_CALCULATION_LINE

CREATE TABLE IF NOT EXISTS cost_calculation (
    id              BIGINT NOT NULL AUTO_INCREMENT,
    calc_date       DATE NULL,
    product_item_id BIGINT NOT NULL,
    product_qty     DECIMAL(12,3) NOT NULL DEFAULT 1.000,
    total_cost      DECIMAL(12,2) NULL,
    PRIMARY KEY (id),
    KEY idx_costcalc_product (product_item_id),
    CONSTRAINT fk_costcalc_product
      FOREIGN KEY (product_item_id) REFERENCES item(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB;

CREATE TABLE IF NOT EXISTS cost_calculation_line (
    id                  BIGINT NOT NULL AUTO_INCREMENT,
    cost_calculation_id BIGINT NOT NULL,
    material_item_id    BIGINT NOT NULL,
    qty                 DECIMAL(12,3) NOT NULL,
    unit                VARCHAR(32) NULL,
    unit_cost           DECIMAL(12,2) NULL,
    line_cost           DECIMAL(12,2) NULL,
    PRIMARY KEY (id),
    KEY idx_costline_calc (cost_calculation_id),
    KEY idx_costline_item (material_item_id),
    CONSTRAINT fk_costline_calc
      FOREIGN KEY (cost_calculation_id) REFERENCES cost_calculation(id)
      ON UPDATE CASCADE
      ON DELETE CASCADE,
    CONSTRAINT fk_costline_item
      FOREIGN KEY (material_item_id) REFERENCES item(id)
      ON UPDATE CASCADE
      ON DELETE RESTRICT
) ENGINE=InnoDB;

4. Импорт Заказчики.json (GUI или SQL)

Шаг 1. Staging-таблица

CREATE TABLE IF NOT EXISTS counterparty_import (
    id      BIGINT NOT NULL AUTO_INCREMENT PRIMARY KEY,
    payload JSON NOT NULL
) ENGINE=InnoDB;

Шаг 2. Загрузка данных из Заказчики.json

Ключевой момент (важно)

В phpMyAdmin нет команды типа \copy. Импорт JSON делается через:

  • вариант A (рекомендуется): преобразовать JSON в SQL (INSERT) и импортировать как .sql
  • вариант B (MySQL 8+): загрузить JSON в staging и распаковать через JSON_TABLE

Правильный вариант №1 (РЕКОМЕНДУЕТСЯ): JSON → SQL и импорт через phpMyAdmin

  1. Преобразуйте Заказчики.json в файл counterparty_seed.sql вида:
INSERT INTO counterparty (id, name, inn, address, phone, is_salesman, is_buyer) VALUES
('C001','ООО Ромашка','1234567890','г. ...','+7... ',1,0),
('C002','ИП Иванов',NULL,'г. ...',NULL,0,1);

  1. В phpMyAdmin:

  2. выберите БД dairy_demo

  3. вкладка Import
  4. загрузите counterparty_seed.sql
  5. выполните импорт

Правильный вариант №2 (MySQL 8+): загрузка JSON в staging и распаковка

2.1. Вставка JSON в staging

Откройте файл Заказчики.json, скопируйте содержимое (массив [...]) и выполните:

INSERT INTO counterparty_import(payload)
VALUES (CAST('[
  {"id":"C001","name":"ООО Ромашка","inn":"123","address":"...","phone":"...","salesman":true,"buyer":false}
]' AS JSON));

Если внутри JSON встречаются кавычки и спецсимволы, вставка может потребовать экранирования. Для экзамена чаще всего удобнее вариант №1 (JSON → SQL).

2.2. Распаковка массива JSON в таблицу counterparty
INSERT INTO counterparty (id, name, inn, address, phone, is_salesman, is_buyer)
SELECT
  jt.id,
  jt.name,
  NULLIF(jt.inn, ''),
  NULLIF(COALESCE(jt.address, jt.addres), ''),
  NULLIF(jt.phone, ''),
  IFNULL(jt.salesman, 0),
  IFNULL(jt.buyer, 0)
FROM counterparty_import ci
JOIN JSON_TABLE(ci.payload, '$[*]' COLUMNS (
  id       BIGINT PATH '$.id',
  name     VARCHAR(255) PATH '$.name',
  inn      VARCHAR(32)  PATH '$.inn'      NULL ON ERROR,
  address  VARCHAR(255) PATH '$.address'  NULL ON ERROR,
  addres   VARCHAR(255) PATH '$.addres'   NULL ON ERROR,
  phone    VARCHAR(64)  PATH '$.phone'    NULL ON ERROR,
  salesman TINYINT(1)   PATH '$.salesman' DEFAULT 0 ON EMPTY DEFAULT 0 ON ERROR,
  buyer    TINYINT(1)   PATH '$.buyer'    DEFAULT 0 ON EMPTY DEFAULT 0 ON ERROR
)) AS jt
ON DUPLICATE KEY UPDATE
  name        = VALUES(name),
  inn         = VALUES(inn),
  address     = VALUES(address),
  phone       = VALUES(phone),
  is_salesman = VALUES(is_salesman),
  is_buyer    = VALUES(is_buyer);

Шаг 3. Проверка

SELECT COUNT(*) FROM counterparty;
SELECT * FROM counterparty ORDER BY id LIMIT 10;

Внимание! Заполните таблицы логическими данными, чтобы можно было все правильно отработать.

5. Проверка своей базы данных

Для проверки своей БД после создания таблиц:

5.1. Выбрать БД

  1. Откройте phpMyAdmin и выберите БД dairy_demo
  2. Убедитесь, что все таблицы созданы и связи (FK) присутствуют

Создание ER-диаграммы

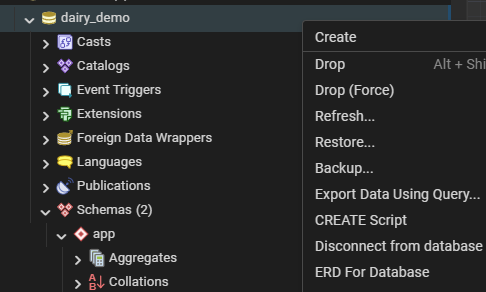

Рисунок 1 – Проверка своей базы данных

5.2. Создание ER-диаграммы

SHOW TABLES;

SHOW CREATE TABLE counterparty;
SHOW CREATE TABLE customer_order_line;

Если доступен режим “Designer” в phpMyAdmin — можно визуально посмотреть связи между таблицами.

Создание ER-диаграммы

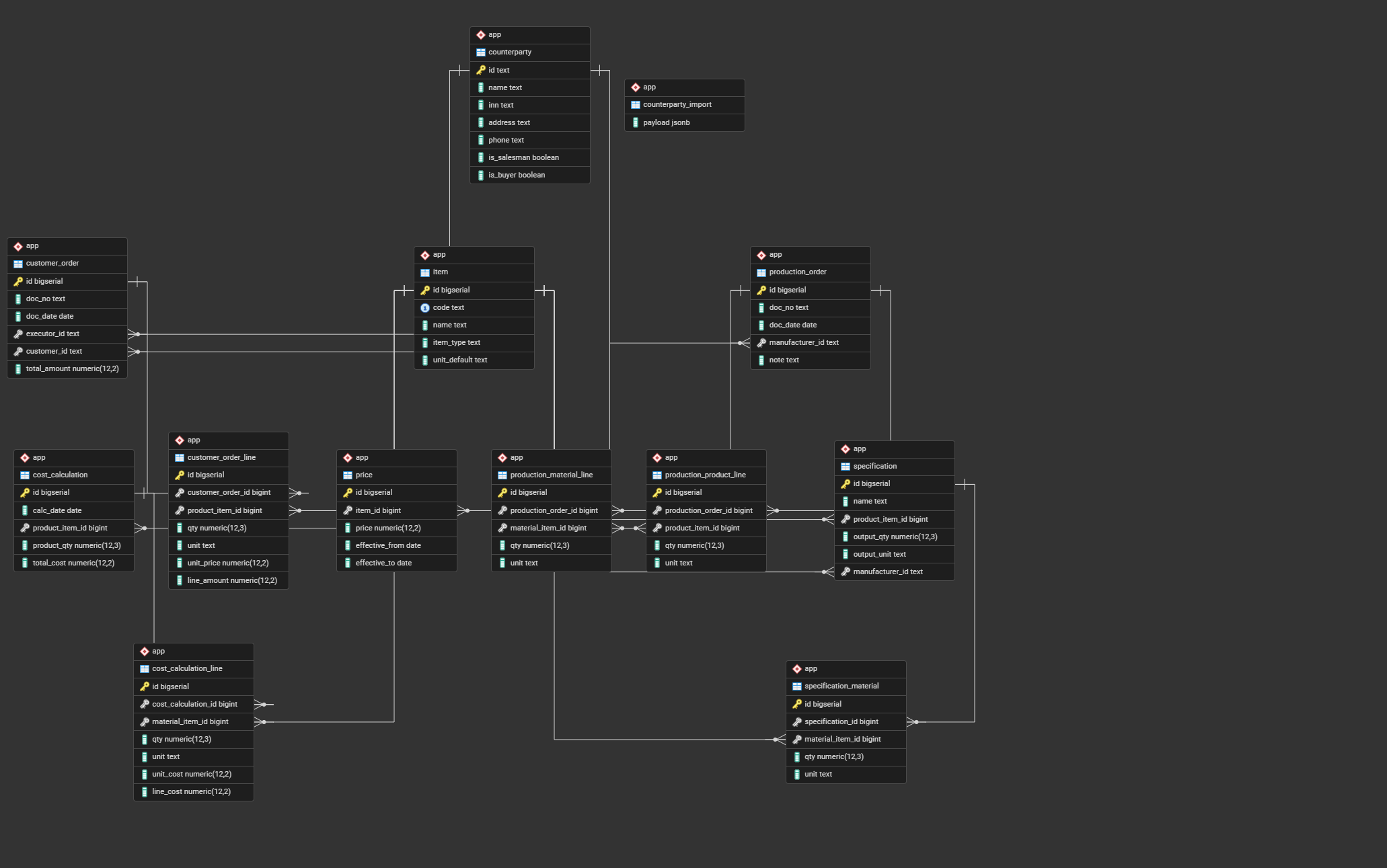

Рисунок 2 – Создание ER-диаграммы

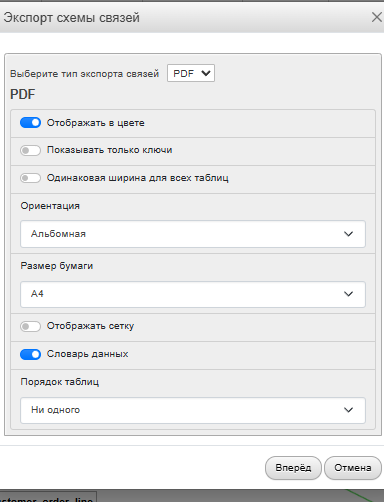

5.3. Сохранение диаграммы

Как получить файл:

  1. phpMyAdmin → выбрать БД dairy_demo
  2. Вкладка Export
  3. Format: SQL
  4. Export → сохранить файл как dairy_demo_mysql.sql

Создание ER-диаграммы

Рисунок 3 – Пример сохраненной диаграммы

6. Скачать пример готовой базы данных

  • dairy_demo.sql

👉 dairy_demo.sql
